Band Pass Filter.

W marcu 2009 r. postanowiłem zrobić BPF.

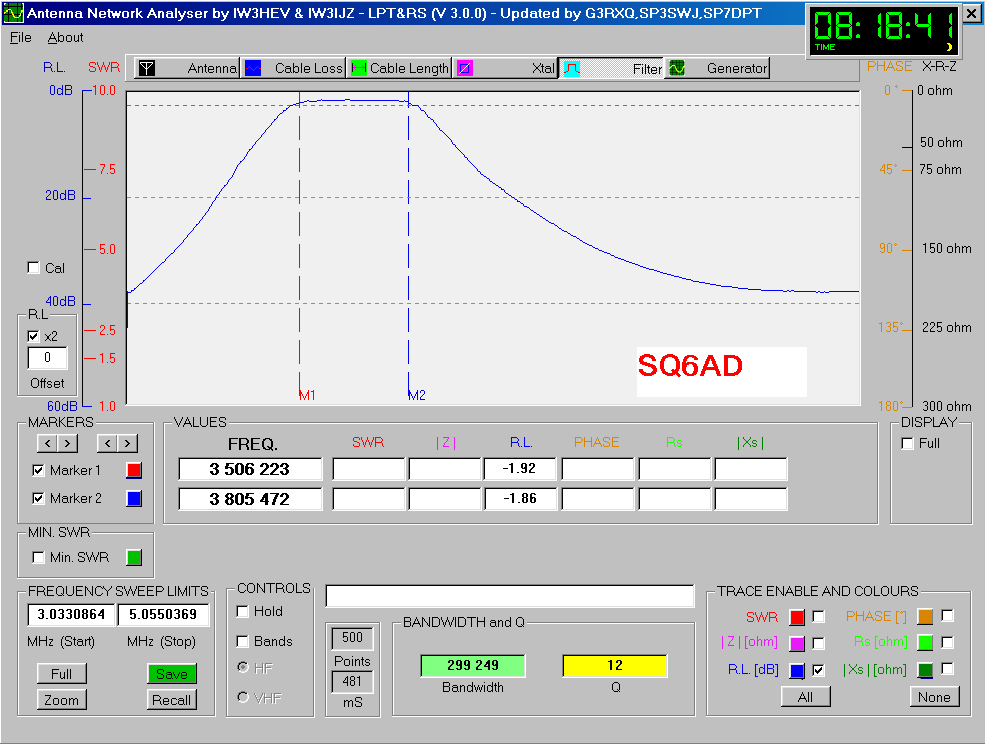

Wykres z VNA dla wykonanego prototypu filtra na 80 metrów.

Uzyskano redukcje szumów o jakieś 40 % oraz podbicie sygnału o S-3 w układzie filtr plus moje radio.

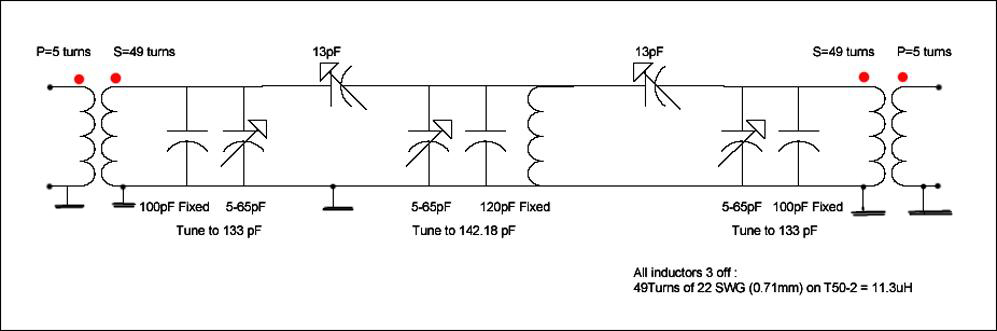

Schemat filtra dla 80 metrów.

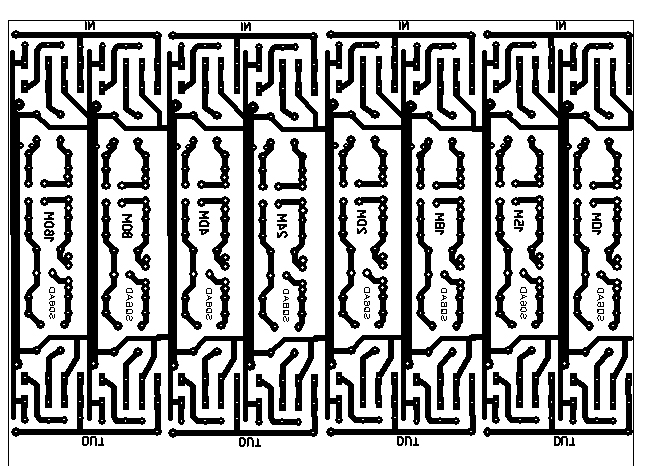

Projekt PCB na osiem filtrów.

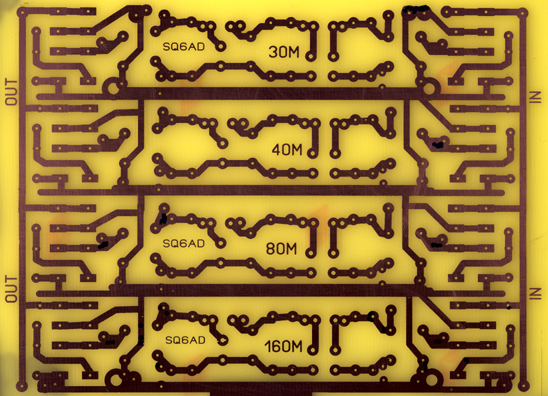

Wytrawiona jedna z dwóch płytek do tego filtra.

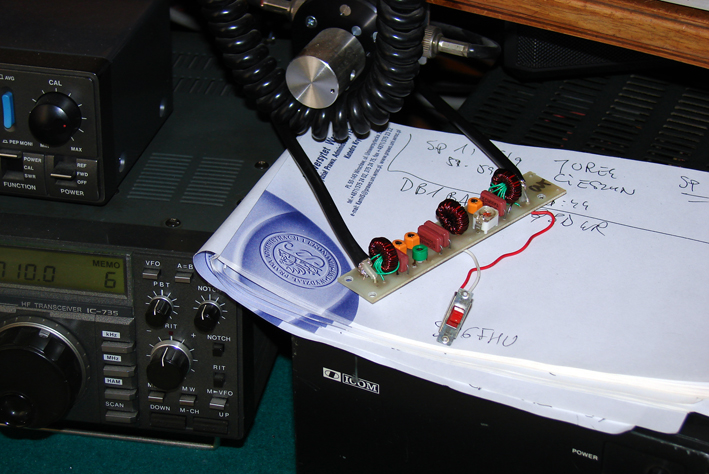

Próbny filtr plus moje radio na testach. Ten układ (filtr + radio) dał mi wzmocnienie o trzy eS'y..

Filtr podpięty do mojego IC-735.

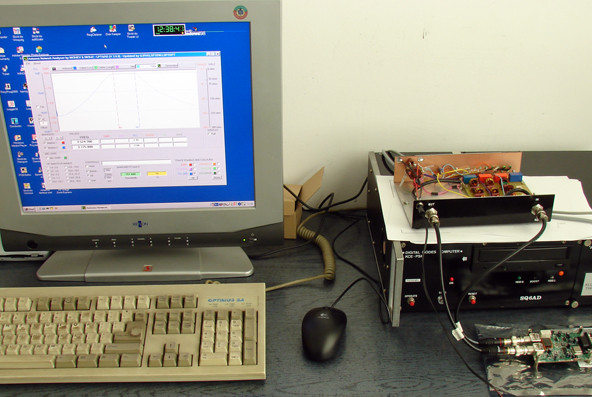

Zestaw do strojenia filtrów.

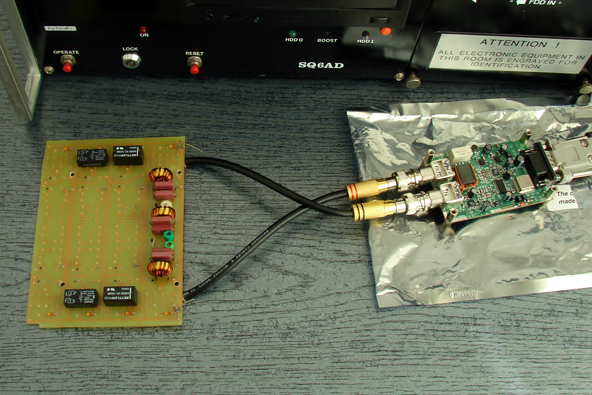

Strojenie filtrów na 3.5Mhz, 7Mhz i 10Mhz.

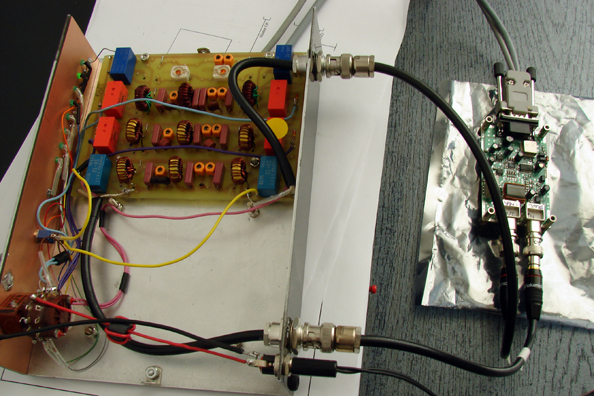

Druga płytka bandpass filtra.

Pasma 3,5, 7 i 10 Mhz już w tym filtrze pracują.

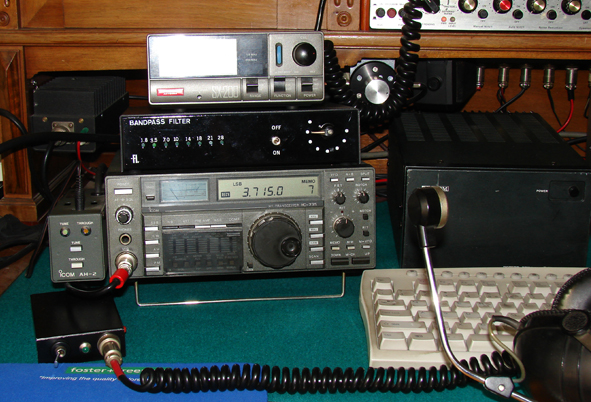

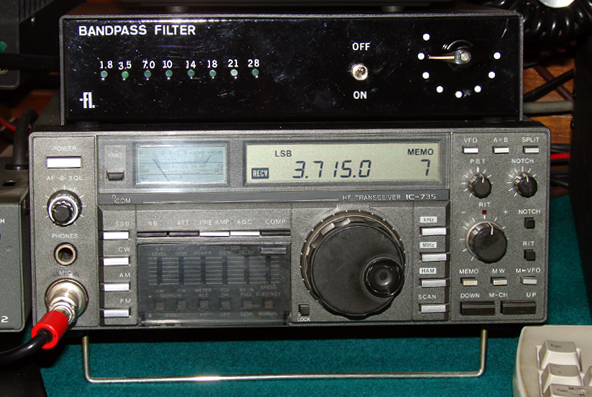

Tak wygląda ten filtr wpięty do mojego systemu radiowego.

Wykresy z VNA są na drugiej stronie.
