CTCSS dla Yaesu FT-290R.

Projekt zrealizowany w grudniu 2008 r.

Młodsi koledzy falowcy zmusili mnie do rewitalizacji mojego starego

radia które ma już grubo ponad 20 lat, a to dlatego że uruchomili

przemiennik wrocławski SR6R otwierany tonem 103,5Hz.

 Realizacja tego projektu zajęła mi cztery i pół dnia.

Widok płytki do CTCSS'a.

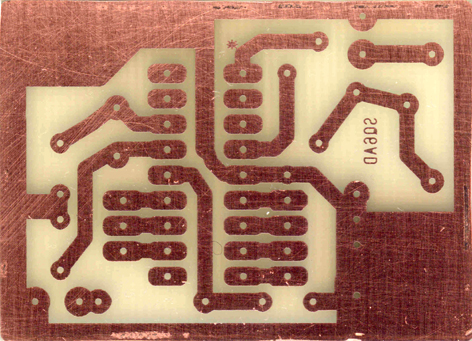

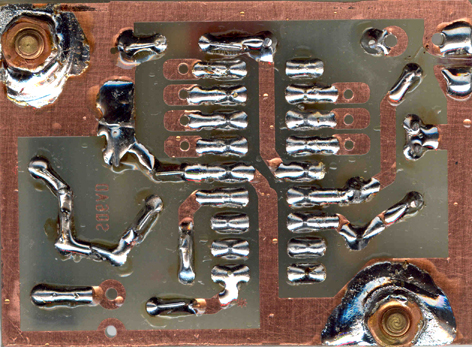

Widok tyłu tej płytki.

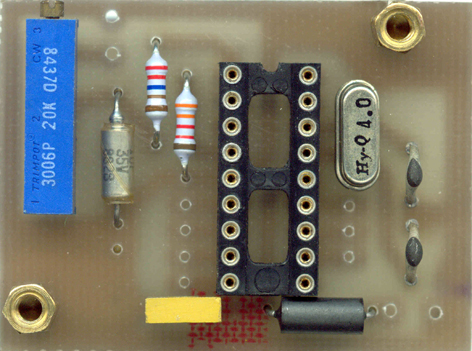

Góra płytki z komponentami elektronicznymi

W podstawkę należy włożyć pamięć PIC16F628A odpowiednio zaprogramowaną.

Dokładność generowanych częstotliwości jest 0.8%.

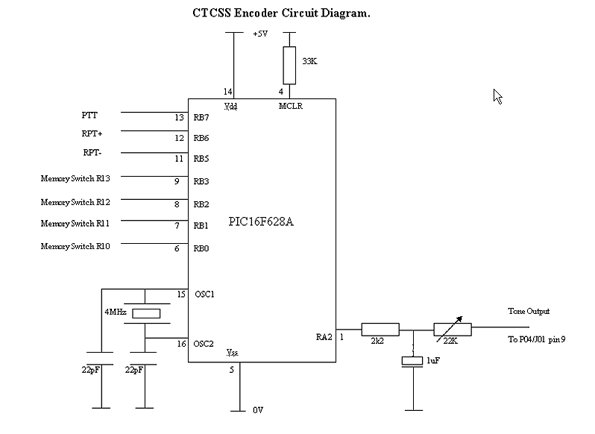

Schemat CTCSS do FT-290R.

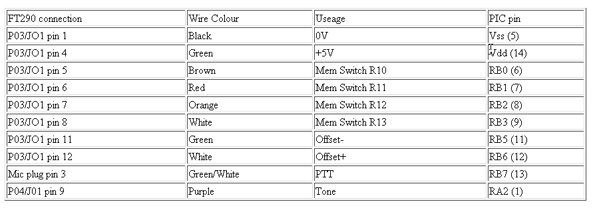

Podłączenia wyjść sygnałowych z płytki.

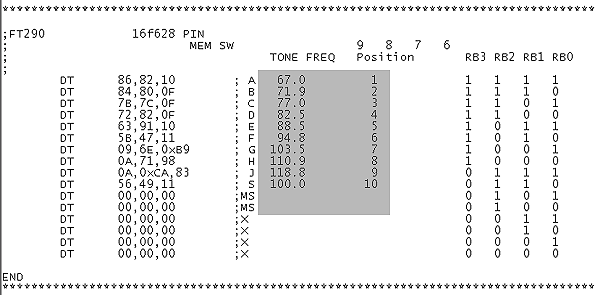

Częstotliwości dla poszczególnych 10 kanałów pamięci.

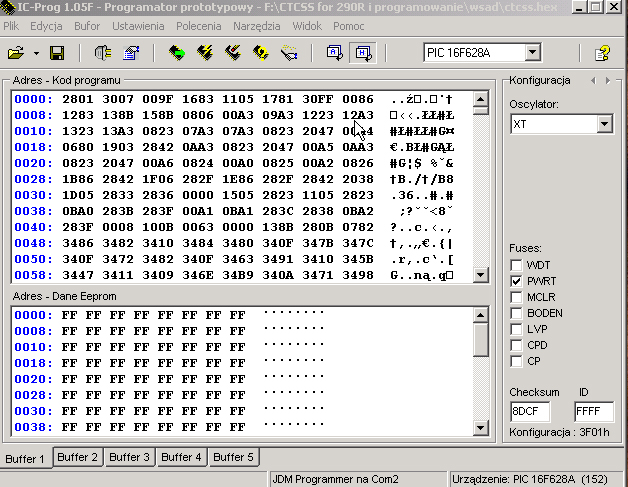

Ustawienia programu IC-Prog dla PIC16F628A by zaprogramować CTCSS dla FT-290R.

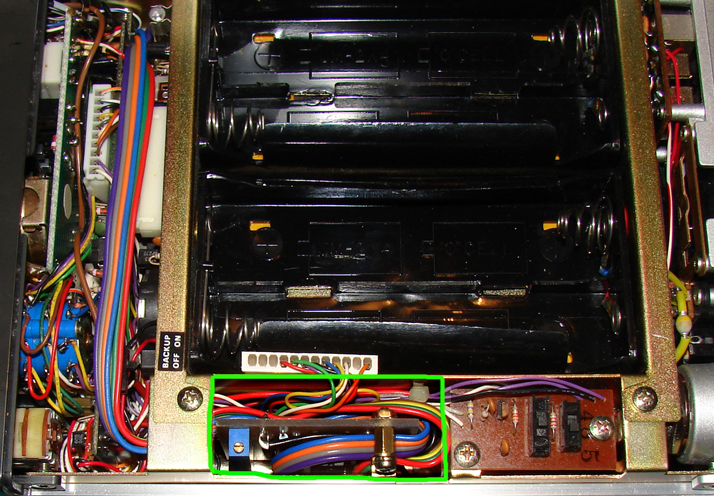

Miejsce umieszczenia generatora CTCSS w FT-290R.

Powiększenie płytki generatora.

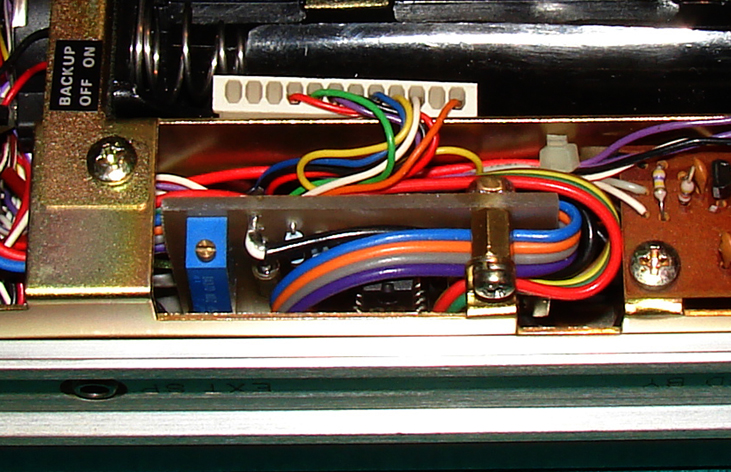

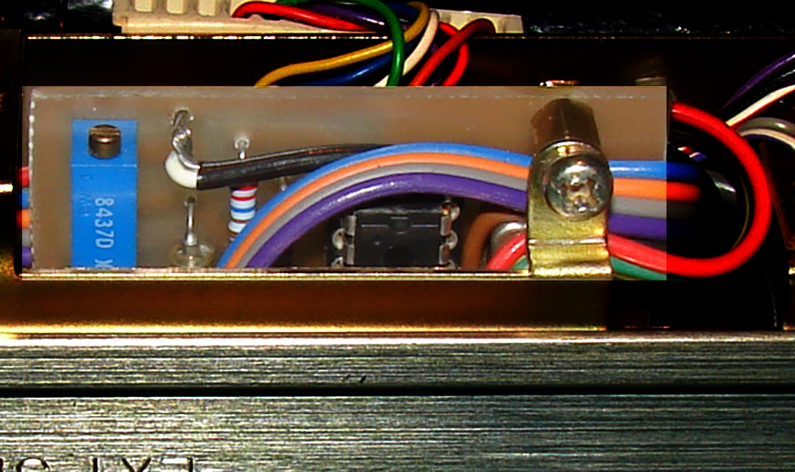

Widok płytki generatora z boku oraz potencjometru do regulacji siły sygnału audio.

Wsad hex....

Wsad do PIC16F628A oraz pełny opis tego projektu

w języku angielskim ...
